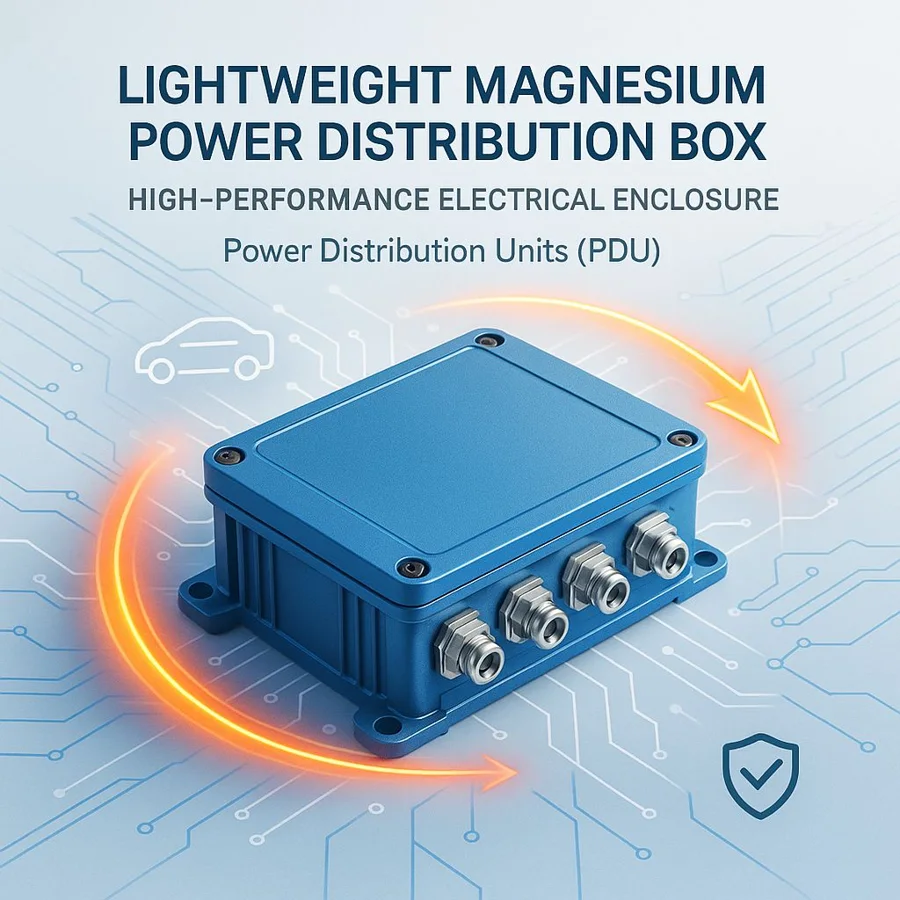

EV Power Distribution Units

Una PDU para vehículos eléctricos es un componente central que actúa como el "centro de distribución" del sistema eléctrico de alto voltaje del vehículo. Su función principal es recibir energía de la batería principal y distribuirla de manera segura y controlada a los distintos subsistemas, como el inversor, el cargador integrado, el sistema de climatización y otros componentes auxiliares de alto voltaje.

Nuestras PDU están diseñadas para ofrecer un rendimiento superior en entornos exigentes. Las principales ventajas incluyen:

• Alta fiabilidad y durabilidad: Construcción robusta para soportar vibraciones, temperaturas extremas y condiciones adversas.
• Seguridad mejorada: Integran protecciones contra sobrecorriente, sobretensión y cortocircuitos.
• Diseño compacto y modular: Optimizan el espacio y permiten configuraciones personalizadas según las necesidades del sistema.
• Eficiencia en la distribución: Minimizan las pérdidas de energía para maximizar la autonomía en VEs o la eficiencia operativa en sistemas industriales.

La integración de la PDU sigue un flujo lógico de energía y señal. A continuación, se describe el proceso clave:

1. Entrada de Alta Tensión: La PDU se conecta directamente a los polos positivo y negativo del paquete de baterías de tracción.
2. Distribución y Protección: Internamente, la energía se divide en varios circuitos, cada uno protegido por fusibles o contactores.
3. Salidas a Subsistemas: Desde estos circuitos protegidos, se alimentan componentes como el motor eléctrico (a través del inversor), el cargador de a bordo, el calentador de la cabina y el compresor del aire acondicionado.
4. Comunicación y Control: La PDU suele comunicarse con la Unidad de Control del Vehículo (VCU) para habilitar o deshabilitar circuitos según el estado operativo del vehículo.

La selección correcta de la PDU es fundamental para la seguridad y el rendimiento del sistema eléctrico global.

Los factores críticos a evaluar son:

• Voltaje y Corriente Nominal: Debe coincidir o superar los requisitos máximos de su sistema.
• Número y Tipo de Salidas: Definir cuántos y qué tipo de componentes necesitan alimentación (AC, DC, diferentes niveles de corriente).
• Grado de Protección (IP): Determinar la resistencia al polvo y al agua requerida por la ubicación de instalación.
• Interfaz de Comunicación: Comprobar la compatibilidad con el protocolo de red de su vehículo o sistema (ej. CAN bus).
• Certificaciones: Asegurar que cumple con los estándares de la industria y seguridad aplicables (ej. ISO 26262 para automoción).

Sí, en Haiyan Metal entendemos que cada aplicación tiene requisitos únicos. Ofrecemos soluciones tanto estándar como completamente personalizadas. Nuestro enfoque modular permite:

• Adaptar el número y la capacidad de las salidas.
• Integrar componentes específicos del cliente, como contactores, fusibles, shunt para medición de corriente o conectores especiales.
• Optimizar la forma factor y los puntos de montaje para adaptarse a espacios de instalación restrictivos.

Recomendamos contactar a nuestro equipo de ingeniería en la fase de diseño para desarrollar la solución óptima.

La seguridad es nuestra máxima prioridad. Nuestras PDU incorporan múltiples capas de protección:

1. Protección Eléctrica: Fusibles de alta velocidad o interruptores automáticos para cada circuito crítico.
2. Aislamiento: Barreras dieléctricas robustas entre circuitos de alto voltaje y la carcasa/metales.
3. Gestión Térmica: Diseño que facilita la disipación de calor y, en algunos modelos, sensores de temperatura.
4. Interlock de Conectores: Mecanismos que evitan la desconexión bajo carga.
5. Diseño para el Arco Eléctrico: Consideración de distancias de fuga y creepage según estándares internacionales.

Aunque nuestro foco principal son los vehículos eléctricos (coches, autobuses, camiones, vehículos especiales), la tecnología y robustez de nuestras PDU las hacen ideales para una amplia gama de aplicaciones industriales que requieren una distribución de energía DC o AC fiable y segura, tales como:

• Sistemas de almacenamiento de energía (BESS).
• Equipos de telecomunicaciones y centros de datos.
• Maquinaria industrial automatizada y robótica.
• Sistemas de energía renovable (eólica, solar).

La versatilidad de diseño nos permite adaptar la solución a cada sector.
